Alimentation PoE et réseau local : comprendre l’architecture
Dans un entrepôt de 5 000 m², des caméras IP doivent couvrir les quais, les allées et les accès sans multiplier les prises électriques. L’Alimentation PoE répond à ce besoin en faisant circuler données et électricité sur un même Câblage Ethernet.
Le réseau distingue deux rôles : l’équipement d’alimentation électrique, ou PSE, fournit le courant, tandis que le dispositif alimenté, ou PD, le reçoit. Un Commutateur PoE peut centraliser ces fonctions ; un Injecteur PoE ajoute l’alimentation à une liaison provenant d’un commutateur classique.
Les normes PoE et la puissance disponible
Selon les normes IEEE 802.3af, 802.3at et 802.3bt, la puissance maximale envoyée par port varie selon le standard. La puissance réellement disponible à l’appareil est inférieure, car le câble occasionne des pertes.
| Norme | Puissance maximale PSE | Puissance maximale au PD | Usage courant |
|---|---|---|---|
| IEEE 802.3af | 15,4 W | 12,95 W | Téléphone IP ou caméra sobre |
| IEEE 802.3at, PoE+ | 30 W | 25,5 W | Point d’accès ou caméra motorisée |
| IEEE 802.3bt, type 3 | 60 W | 51 W | Équipement à consommation élevée |
| IEEE 802.3bt, type 4 | 90 W | 71,3 W | Terminal nécessitant une forte puissance |
Les rôles du commutateur et de l’injecteur
Pour un grand site, un commutateur PoE installé dans une baie distribue l’alimentation à plusieurs appareils et facilite leur gestion. Un injecteur convient plutôt à un équipement isolé ou à une zone où remplacer le commutateur coûterait trop cher.
Selon les spécifications IEEE, les appareils PoE actifs négocient l’alimentation avant de la recevoir. Cette protection ne s’applique pas nécessairement au PoE passif, qui impose de vérifier soigneusement la tension et la compatibilité du matériel.
Choisir un injecteur PoE ou un commutateur adapté
Une fois l’architecture définie, le choix du matériel dépend de la consommation des appareils, de leur nombre et de la marge disponible. Pour éviter les coupures, l’administrateur additionne les puissances requises et compare le résultat au budget PoE total annoncé par le fabricant.
Calculer le budget PoE sans sous-dimensionner
Supposons que quatre points d’accès nécessitent chacun 30 W côté PSE : le besoin total atteint 120 W. Une marge de 15 % porte le budget conseillé à 138 W, avant l’ajout éventuel de caméras ou de téléphones.
Selon les recommandations de dimensionnement fournies avec les équipements, les pertes dans les câbles doivent être intégrées au calcul. Une marge de 10 à 15 % constitue un repère pratique ; la valeur précise dépend des appareils et de l’installation.
Repères pour choisir le matériel :
- Puissance maximale et norme PoE de chaque appareil
- Budget total du commutateur, plutôt que puissance par port seulement
- Longueur et qualité des câbles Ethernet
- Réserve prévue pour les futurs points d’accès ou caméras
Comparer les options selon le site
Un petit bureau équipé de quelques appareils peut utiliser des injecteurs individuels, à condition de vérifier la puissance par port. Dans un entrepôt, un commutateur administrable simplifie généralement la supervision et évite de disperser les blocs d’alimentation.
Un appareil consommant 42 W ne peut pas être alimenté par un port limité au PoE+ : il lui faut un port et un équipement compatibles avec le standard requis. La rétrocompatibilité ne transforme jamais un port de faible puissance en source plus puissante.
| Solution | Point fort | Limite à prévoir | Situation adaptée |
|---|---|---|---|
| Injecteur PoE | Ajout simple à une liaison existante | Gestion souvent appareil par appareil | Un équipement isolé |
| Commutateur PoE | Alimentation centralisée et ports multiples | Budget total à surveiller | Plusieurs appareils sur un site |
| Répéteur PoE | Prolongation d’une liaison compatible | Pertes et latence supplémentaires | Zone éloignée du commutateur |
| Répartiteur PoE | Alimentation d’un appareil non PoE | Tension de sortie à faire correspondre | Équipement réseau sans entrée PoE |
Une réserve de ports et de puissance peut éviter le remplacement prématuré du matériel lorsque le site s’agrandit. Le choix du boîtier et de l’emplacement doit ensuite tenir compte des conditions physiques.
Préparer l’installation réseau et le câblage Ethernet
Après le dimensionnement, une Installation réseau fiable commence par le choix d’un emplacement accessible, ventilé et protégé de l’humidité. Dans une baie, des supports adaptés maintiennent les équipements ; dans une zone poussiéreuse, un coffret approprié limite l’exposition.
Raccorder les équipements dans le bon ordre
Avant toute intervention sur l’alimentation électrique, il faut suivre les consignes du fabricant et les règles locales de sécurité. Les câbles de catégorie 5e ou supérieure doivent être correctement sertis ; un connecteur mal posé peut provoquer des pertes de données ou une alimentation instable.

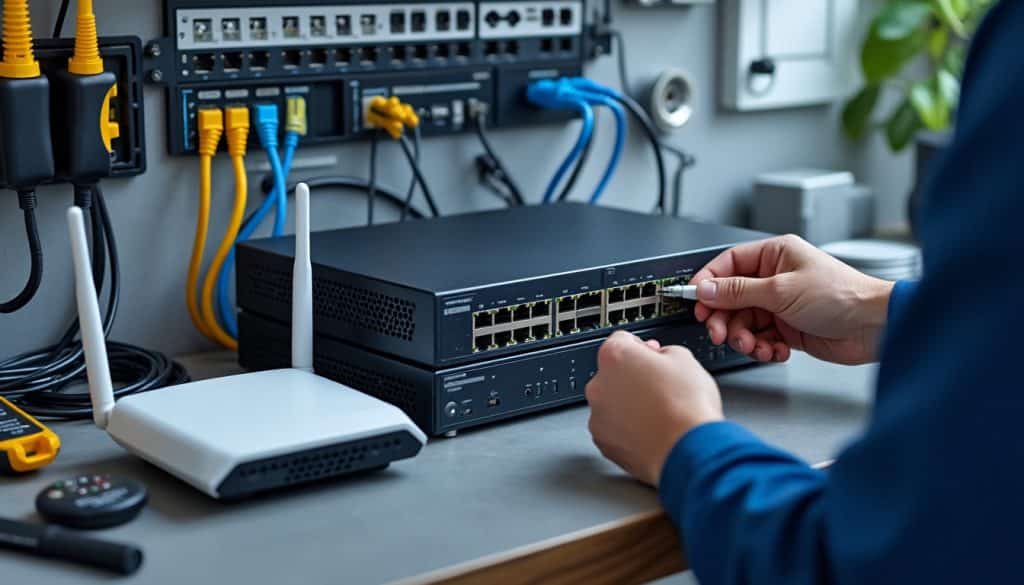

Pour un injecteur, le port « Data In » se relie au réseau non PoE, puis le port « Data & Power Out » à l’appareil compatible. Avec un commutateur PoE, l’appareil se branche directement sur un port prévu à cet effet, après vérification du budget total.
Contrôles avant mise sous tension :
- Compatibilité entre PSE, PD et norme PoE
- État des connecteurs et continuité des câbles
- Emplacement sec, ventilé et accessible pour la maintenance
- Étiquetage des liaisons dans les zones étendues
Gérer les distances et les environnements difficiles
La limite standard d’une liaison Ethernet est de 100 mètres. Au-delà, un répéteur compatible peut étendre la portée, mais chaque élément supplémentaire ajoute des pertes et peut affecter la stabilité, notamment avec des caméras haute résolution.
En extérieur ou près d’un quai exposé, les équipements doivent être conçus pour leur environnement et protégés selon les préconisations du fabricant. Un répartiteur PoE peut aussi alimenter un appareil non compatible, à condition que sa sortie continue corresponde exactement à la tension demandée.
La disposition des équipements détermine ainsi la topologie : centralisation en baie, injecteur local ou prolongation contrôlée. Une vérification méthodique permet ensuite de distinguer un défaut de réseau d’un défaut d’alimentation.
Configurer le réseau PoE et vérifier son fonctionnement
Lorsque les câbles sont en place, la Configuration réseau dépend des fonctions disponibles sur le matériel. Certains injecteurs sont entièrement automatiques ; les commutateurs administrables proposent souvent des réglages par port et des outils de supervision.
Régler les ports et surveiller les alertes
Selon la documentation du fabricant, les interfaces de gestion peuvent afficher la consommation, la température ou les alertes de surcharge. Il faut limiter la puissance uniquement lorsque les caractéristiques du périphérique sont connues, afin de ne pas provoquer son redémarrage.
Pour une installation de caméras, le nommage des ports aide à localiser rapidement une liaison, par exemple « quai nord, caméra 3 ». Les fonctions d’alarme et de diagnostic facilitent également l’identification d’un port en surintensité ou d’un appareil absent.
Réglages utiles à examiner :
- État PoE et puissance consommée par port
- Limite de puissance conforme aux caractéristiques du PD
- Alertes de température, de courant ou de déconnexion
- Adresse de gestion et accès réservé aux personnes autorisées
Tester chaque appareil avant la mise en service
Un test de connectivité avec les outils réseau disponibles permet de vérifier que la caméra ou le point d’accès répond sur le réseau local. Il faut aussi confirmer que l’appareil apparaît dans le système de supervision et transmet les données attendues.
Pour un doute électrique, un technicien qualifié peut contrôler la liaison et comparer les mesures aux spécifications du matériel. Une tension trop faible peut révéler un câble endommagé, une longueur excessive ou un budget PoE insuffisant.
Dépannage PoE et maintenance préventive du réseau local
Une caméra qui redémarre ou un point d’accès qui disparaît ne signale pas forcément une panne du commutateur. Le Dépannage PoE progresse par vérifications simples, du câble jusqu’au budget d’alimentation, avant le remplacement des équipements.
Isoler la cause d’une panne d’alimentation
Selon les indications de diagnostic du constructeur, l’état du port peut révéler une surcharge ou une absence de négociation PoE. Tester un câble connu comme fonctionnel et déplacer temporairement l’appareil sur un autre port aide à déterminer si le problème vient de la liaison ou du matériel.
Il faut également vérifier la norme et la puissance demandées par le périphérique. Un appareil PoE++ relié à une source limitée au PoE+ peut rester éteint ou fonctionner de manière instable, même si la liaison réseau semble active.
Ordre de vérification conseillé :
- Examiner les voyants et l’état du port dans l’interface
- Tester le câble et ses connecteurs
- Comparer la demande de puissance au budget restant
- Vérifier la compatibilité du standard PoE
Préserver la fiabilité sur la durée
Une inspection régulière permet de repérer les connecteurs desserrés, les câbles abîmés et la poussière accumulée autour des équipements. Dans un entrepôt, ces contrôles réduisent le risque qu’une liaison défaillante passe inaperçue jusqu’à la perte d’une caméra.
Le suivi de consommation aide aussi à détecter une hausse inhabituelle, sans prouver à lui seul qu’un appareil est défectueux. En consignant les changements de ports, les interventions et les alertes, l’équipe technique rend les prochaines recherches plus rapides et plus précises.
